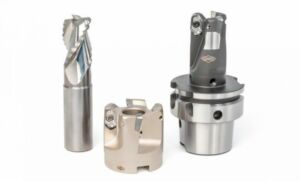

A Mapal lançou dois novos produtos para fresamento de alto volume de alumínio durante a EMO 2023, ampliando o portfólio para a indústria aeroespacial. As duas séries de fresas de metal duro e com pastilhas intercambiáveis são adequadas para uso em máquinas de alto desempenho.
A nova fresa de desbaste de metal duro OptiMill-Alu-Wave para materiais de alumínio busca aproveitar ao máximo o desempenho das máquinas mais rápidas disponíveis no mercado, alcançando uma taxa de remoção de material de até 21 litros por minuto. Ao mesmo tempo, é possível usar a fresa de alto volume em máquinas menos potentes. O fabricante de ferramentas leva em conta o fato de as peças de avião serem frequentemente fabricadas em máquinas com potências de fuso entre 40 e 80 kW, para as quais anteriormente não havia nenhuma fresa adequada no portfólio.
O modelo para a nova fresa de alumínio foi a fresa de desbaste OptiMill-Uni-Wave, que é usada na usinagem de aço. Para uma formação ideal de cavacos na usinagem de alumínio, a fresa de desbaste possui ondas grandes e planas. Canais de cavacos polidos facilitam a remoção de cavacos. A fresa com três arestas de corte possui refrigeração central e geometria de face modificada, que permite ângulos de rampa de até 30 graus. Para evitar desequilíbrios em faixas de alta velocidade, os desenvolvedores dispensaram a proteção contra extração e recomendaram a tecnologia de fixação hidráulica da Mapal. Para aplicações na faixa limite, existe a opção de usar a proteção extraível Safe-Lock da Haimer.
Portfólio Mapal
A OptiMill-Alu-Wave não é só indicada para usinar peças estruturais aeroespaciais, mas também é adequada para aplicações na área automotiva e usinagem em geral. Já estão disponíveis faixas de diâmetro de 12 a 25 mm com comprimentos de projeção de 3xD, 4xD e 5xD. Um configurador possibilita outras variantes, que também suportam desbaste de contornos próximos.
As novas fresas com pastilhas intercambiáveis NeoMill-Alu-QBig são uma solução econômica para diâmetros maiores. Para atingir a maior taxa de remoção de material possível de até 18 litros por minuto, a nova fresa volumétrica de alumínio foi projetada para uso em velocidades de fuso de até 35.000 rpm (com diâmetro de 50 mm). Para um ajuste perfeito, apesar das altas forças centrífugas, são usados parafusos com maior resistência à tração para fixar firmemente as pastilhas intercambiáveis no assento prismático. Além disso, os escareadores na pastilha intercambiável garantem economia de peso.
A Mapal equipou o corpo da ferramenta com um sistema de balanceamento fino. Quatro furos roscados permitem um ajuste preciso para proteger o fuso da máquina em altas velocidades e obter os melhores acabamentos superficiais possíveis.
Além disso, durante o desenvolvimento, o foco foi colocado em forças de corte baixas e pastilhas intercambiáveis altamente precisas.
Altos volumes de cavacos com acabamentos superficiais muito elevados de Ra 0,8 µm e Rz 4,0 µm para usinagem de desbaste e fino podem assim ser alcançados com a ferramenta. Para a aplicação principal, usinagem de ligas de alumínio forjado, a Mapal utiliza arestas de corte não revestidas com ângulo de saída altamente positivo e estágio guia de cavacos polido para baixa resistência ao atrito.
Isso reduz a quantidade de calor gerada. Para isso, estão disponíveis no portfólio pastilhas intercambiáveis com cobertura PVD para usinagem de ligas Al-Li e pastilhas intercambiáveis com cobertura diamantada CVD para a indústria automotiva e usinagem em geral. A remoção máxima de material é de 12,5 mm. O resfriamento interno e os espaços de cavacos muito grandes garantem ótima dissipação de calor e remoção de cavacos. A Mapal produz corpos de ferramentas em uma faixa de diâmetro de 32 a 63 mm para haste cônica oca ou cônica de haste, bem como variantes de ferramentas de montagem. Para saber mais sobre as fresas da Mapal acesse o site.
